OSPF Default Route 경로 설정에 대해서 알아보자





OSPF 구성시 Default Route 경로를 설정하기 위하여 default-information originate 라는 명령어를 사용하면

되는 걸로 알고 있으나, 종종 뒤에 always를 넣어주는 건지 안 넣어주는 건지를 가지고 헷갈리는 경우가 많다.



default-information originate always 옵션의 차이점

- always 사용시 : Default Static Routing 설정이 없어도 광고하는 neighbor 라우터에게 자기 쪽으로 Default Routing을 보내라고 알려준다.

- always 미사용시 : Static Routing을 설정하여 neighbor 라우터에게 Default Routing을 가지고 있다고 광고한다.





예시 1)

- Default Static Routing이 없을때, always를 빼고 default-information originate 명령어만 넣어보자



R1 OSPF 설정

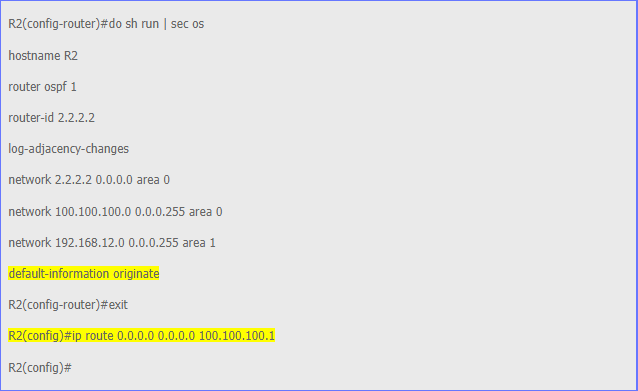

R2 OSPF 설정

R1에서 show ip route로 확인하면 아래처럼

Gateway of last resort is no set 으로 나오며 Default Route가 없다고 나온다.

이경우 R2에서

default-information originate always

or

ip route 0.0.0.0 0.0.0.0 100.100.100.1

설정을 넣어주면 R1에서 Default ateway 설정이 R2로 바라보게

되는 부분을 확인 할 수 있다.






default-information originate always 설정



R2 default-information originate always 설정



 R1 Default Gateway 확인

OSPF External Type2(E2)로 Default를 R2로 잡고 있다.

E2를 설정되고 있으니 Cost도 변경이 없다.

OSPF External Type1(E1) 설정으로 변경하여 Metric이 라우터를 지날 때마다

변경되게 하고 싶을 경우 metric-type 1을 선언해주자






Static Routing으로 Default Gateway 설정



Default Static Routing 설정
 R1 Default Gateway 확인



Cost 10(OSPF cost 계산에 따라서)으로 OSPF External Type2(E2) 생성

여기서 OSPF External Type2(E2) 생성되는 이유는

별도로 metric-type 지정하지 않을 경우 Default로 E2로 간주되어서 그렇다.
