L2, L3 Switch 이더채널구성(LACP, PAGP)



L2, L3 Switch 이더채널구성(LACP, PAGP) 대해서 알아보자.





* 이더채널



스위치 간의 연결된 다수의 포트를 하나의 논리적인 포트로 구성하여 구현화하는 것.

이더채널은 트렁크 포트와 액세스 포트에서 구현이 가능하다.



※ Access 포트에서는 Speed, Duplex-Mode, Vlan-ID가 동일해야 한다.

※ Trunk 포트에서는 Speed, Duplex-Mode, Trunk Protocol, Native VLAN, 트렁크 사용 가능한 Vlan-ID가 동일해야 한다.





* 이더채널 종류



1. PAGP : Cisco 전용 프로토콜이며 desirable, auto 모드로 동작한다.

2. LACP : IEEE에서 정의한 프로토콜이며 Active, Passive 모드로 동작한다.







* 이더채널 mode





1. 능동(Active)

- 상대방 인터페이스로 LACP 패킷을 정기적으로 전송하며 협상을 시작한다.

- 상대 스위치와의 이더채널이 제대로 동작하지 않으면 각 멤버 포트들은 일반 단일 포트로 사용된다.



2. 수동(Passive) : 상대방이 전송하는 LACP 패킷을 수신할때까지 대기하며, 협상이 성공하면 채널링한다.



3. Desiralbe

 - 무조건 PAGP를 사용한다, 상대 스위치와 협상하여 이더채널 멤버 포트를 활성화시킨다.

 - 상대 스위치와의 이더채널이 제대로 동작하지 않으면 각 멤버 포트들은 일반 단일 포트로 사용된다.



4. Auto : 상대 스위치 포트가 PAGP를 사용할 경우에만 PAGP를 활성화시킨다.



5. 활성(On)

 - 상대 스위치와의 협상 없이 이더채널 멤버 포트를 모두 활성화시킨다.

 - 상대 스위치도 on으로 설정해야 한다.

 - PAgP나 LACP와 달리 상대 스위치 설정은 확인하지 않기 때문에 패킷 손실이나 프레임 루프가 발생할 수 있다.





*L2 스위치 이더채널 실습

--------------------------Switch-------------------------
Switch#conf t
Switch(config)#interface range ethernet 0/0 - 1
Switch(config-if-range)#channel-protocol pagp
Switch(config-if-range)#channel-group 1 mode desirable
Creating a port-channel interface Port-channel 1
※위의 문구는 자동으로 port-channel 인터페이스가 생성이 되었다는 것이다.
--------------------------------------------------------------------------
※port-channel 인터페이스를 만들고자 한다면 아래와 같이 입력하라
Switch(config)#interface port-channel 1
Switch(config-if)#switchport  (L2 포트라는 걸 명시)

*L2 이더채널 설정 확인
Switch#show etherchannel summary

포트 두개를 이더채널 pagp로 구성되어 있는걸 확인

Switch#show interface port-channel x

bandwidth를 확인하며 전체적으로 상세 확인

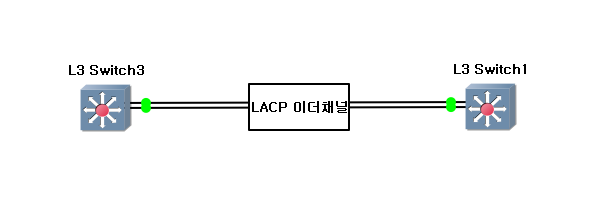

*L3 스위치 이더채널

--------------------------Switch-------------------------
Switch#conf t
Switch(config)#interface port-channel 1
Switch(config-if)#no switchport (L3 포트라는 명시)
Switch(config-if)#ip add 192.168.92.x 255.255.255.0
Switch(config-if)#interface range ethernet 0/0 - 1
Switch(config-if-range)#no switchport (L3 스위치라는 명시)
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 1 mode active
--------------------------------------------------------------------------

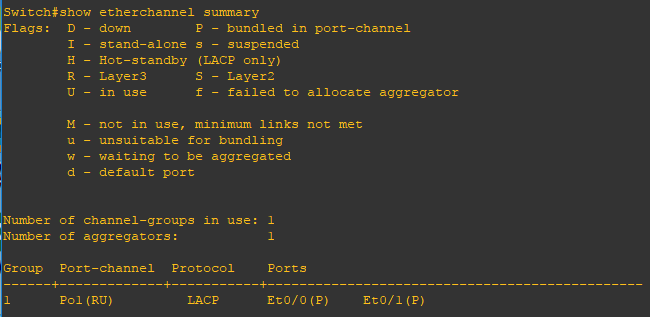

*L3 이더채널 확인
Switch#show etherchannel summary



Layer3 in use
