Optical Interface [광 인터페이스] 종류와 비교

Optical Interface [광 인터페이스] 종류와 비교 대해서 알아보자



• 네트워크에는 UTP만큼이나 자주 보는게 광케이블이다.
• 광케이블도 종류별로 쓰임이 다르고 모양도 다르지만 이 케이블을 방비에 연결하는 인터페이스 모듈도 종류가 다양하다.
• 그렇기에 구분이 되는 기준은 속도를 들 수 있는데 현재 40G까지는 상용화 진입단계라고 볼 수 있디.
• 40G까지 뭐가 필요하냐고 의문을 제기할 수 있겠지만 100G 인터페이스도 이미 개발된 상태이다.
• 인터넷을 떠다니는 데이터의 타입이 텍스트에서 미디어로 변환하고 이 미디어의 품질이 고도화되는 시점에서 이런 통신 인터페이스의 발전은 필연적인 것이라고 볼 수 있다.

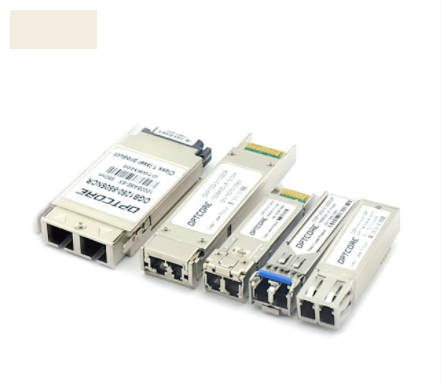

다양한 광케이블 모듈[GBIC, SFP, SFP+, XFP, ETC..]



보통 집에서 보는 공유기를 보면 UTP 인터페이스 모듈이 내장되어 있지만 일반적으로 광케이블 모듈은 타입별 껍데기만 있고 위의 인터페이스를 별도로 구매해서 장착을 해야 한다.





1. GBIC (GigaBit Interface Converter)









• Single Fiber, Dual Fiber, CWDM의 종류를 가지고 있으며 보통 1G 전송속도를 지원한다.
• 싱글, 멀티마다 연결할 수 있는 거리수가 다르고 광케이블 점퍼코드에 따라서 커넥터의 모양이 다르기도 하다 (네모난 건 SC, 동그란 건 ST 등)





2. SFP (Small Form-factor Pluggable)





• Mini-GIBIC이라고도 불린다.
• 현재까지도 가장 많이 사용하는 모듈이다.
• GBIC과 마찬가지로 싱글, 멀티(dual), CWDM, DWDM등의 종류를 가지고 있다.
• GBIC보다 크기가 훨씬 작기 때문에 하나의 스위치모듈에 다수의 인터페이스를 사용할 수 있는 장점이 있다.
• LC 타입의 케이블을 연결한다.
• 전송속도는 기존의 GBIC과 동일한 1G, 1.25G를 지원한다.



3. SFP+







• 기본적인 외관은 SFP와 동일한다.
• 모듈의 종류도 동일하다고 볼 수 있다. (싱글, 멀티(dual), CWDM, DWDM 등)
• 다만 End user의 급격한 트래픽 사용량 증가에 따른 10G 지원 모델이라고 보면 된다.
• 즉 기존 1G SFP의 업그레이드 버전이라고 생각하면 된다.
• 최근에는 트래픽 사용량 증가로 인하여 대부분의 백본급 장비에서는 10G Module과 SFP를 사용한다.



4. XFP (10G GigaBit From-factor Pluggable)







• 이름처럼 10G data rate를 지원하는 트랜시버 모듈이다.
• LC타입의 광케이블을 쓰는 점도 SFP+와 동일합니다만 모듈의 크기가 기존의 SFP보다 조금 더 크다.
• 눈으로 보면 쉽게 비교되는 정도로 확인된다.
• 케이블 거리까지 대부분의 사양이 비슷하고 표준이 IEEE 802.3ae를 제외하고 다르다는 점이 SFP+와의 차이점이다.





5. QSFP+ (40Gigabit Quad Small From-factor Pluggable Plus)









• 과거 fabric에서나 가능하던 40G 통신이 가능한 모듈이다.
• 모듈의 크기도 기존 SFP랑은 다르다.
• SR(short-reach)과 LR(long-reach)의 종류가 있으며 MPO나 LC duplex타입의 케이블과 연결한다
• 사실 커넥터의 차이일뿐 그냥 광케이블 쓰는 거다.





• mpo케이블은 위에 사진과 같은 모습이다.
• tx/rx 2라인이 페어를 이루던 UTP나 기존 광케이블 하고는 뭔가 조금은 다른 모습이다.
